OYAIDE/RCAケーブル/PA-02 TR V2

オヤイデ電気の誇る精密導体"102 SSC"を採用した、RCAケーブルのエントリーモデル。

"PA-02TR V2"は"PA-02 V2"(同社ケーブル)に、オリジナルRCAプラグを装着した、RCAケーブルのエントリーモデルです。

リーズナブルにしてハイパフォーマンス。クラス最高水準の品質を実現すると共に、コンパクトに仕上げられた小型RCAプラグを端末に装着。 各種オーディオ機器はもちろんのこと、接続箇所が狭矮なAVアンプなどで、そのポテンシャルを体感することが出来ます。 "PA-02 TR V2"が奏でる新たな世界へのプレリュードをご堪能下さい。

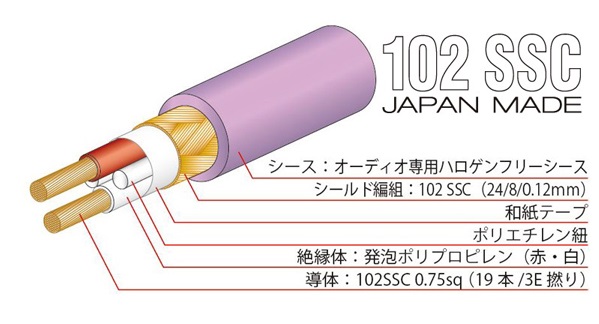

トラディショナルな2芯シールド構造。

オーディオファイルのみならず、プロユースをも意識した2芯シールドタイプのトラディショナルデザインを採用しています。 均一なピッチで配置された２本の導体は、インピーダンス１２０Ωに設定され、アナログ信号のみならず、デジタル（AES/EBU）信号にもご使用いただけます。 シールドにも精密導体102SSCを採用し、0.12mmの8本24組による編組シールドにより編組率80%を実現。

欧州RoHS指令をもクリアするオーディオ専用ハロゲンフリーシースは、素材の配合比により非常に高い振動減衰特性を有し、クリアな信号伝送を可能にしました。 さらに、電気特性にも優れたポテンシャルを発揮し、外装による低音域の比誘電率の上昇を抑制、減衰量の上昇を制御しました。これにより、充実した低域を再生します。 絶縁材には、誘電率の低い発泡ポリプロピレンを採用。 これらシース材と絶縁材による優れた制振特性と電気的特性が、ロスのない音楽再生を実現します。シースには“PA-02 V2 ”“102SSC”をマーキング。

精密導体 “102 SSC” 特長

・高度な製造管理を行った結果、導電率は 102.3 ％IACS( 伸銅終了時）
・不純物の混入を極力避けるために、JIS C1011 に準拠した銅の中でもリサイクル銅を一切含まないバージン銅のみを使用

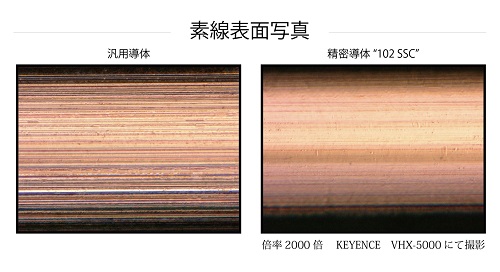

・素線の表面平滑性を高めるため、天然ダイヤモンドダイスを採用
・ピーリング加工を施すことで伸銅に付着した不純物を 100％除去
・世界初、高密度異径導体 3E 撚り構造を採用（特許取得済み）
・2度にわたるアニーリング加工で、素線の機械的な応力歪を排除
・標準誤差許容値 ±8μm をはるかに凌ぐ ±1μm という加工精度の下、作り上げられた素線
・製造管理数値、メンテナンス、出荷日数など徹底した製品管理

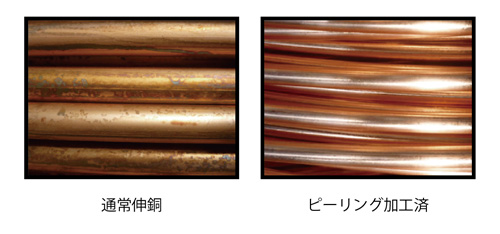

ピーリング加工

通常は洗浄によって表面に浮き出た不純物の除去が行われますが、”102 SSC” はμ単位で表面を削る、機械ピーリングによって表面に浮き出た不純物を 100％除去します。 このピーリング加工を電気用銅線に用いる事は世界でも類がなく、日本が誇る加工技術がここにも冴えます。

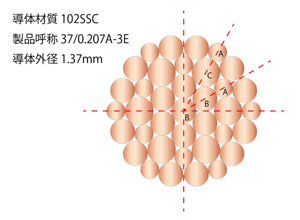

3E 導体構造

3E 撚(ひね)り構造は同心撚り配列構成の一括集合撚り線導体で、 ３種類の異なる素線径を配置する事により、撚り線配列を緻密化。導体構成の細径化が可能となり、導体特性値の向上を図ります。この３種類の異なる導体径の素線はジオメトリックに配置され、 素線間の空隙を最小限に抑え、素線密度の向上を果たします。更に撚り線外径のダウンサイジングと共に、安定かつ高精度な外径を保ち、撚り後の断面が真円という世界でも類を見ない導体構造です。

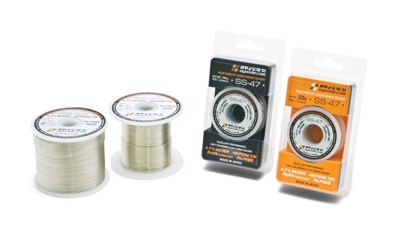

音響専用ハンダ”SS-47”を使用

プラグとケーブルは音響専用の無鉛銀ハンダ“SS-47”にてハンダ付け。通常のはんだはコスト面から錫の純度が99.9％（３N)程度です。 ”SS-47”はさらに純度を上げ不純物を極限まで排し、実に99.993％(4N)以上という高純度錫を採用。また導電率の向上、はんだの食われ防止を目的とし、銀、銅を配合しました。 しかも通常の合金はんだの場合、銀の配合比は3〜3.5％ですが”SS-47”はなんと4.7％という物量を惜しげもなく投入。さらに、金属の中でも銀の次に導電率の高い銅を1.7％配合。

この配合比により導電率は飛躍的に向上し、共晶点217度に設定することに成功。 勿論これらの配合比は、数値的なデータと作業性だけで判断したわけではありません。 オーディオ用ハンダと銘を打つには、音質が最優先されてしかるべきと考えます。 さまざまな配合比のプロトモデルを幾度とないヒヤリングテストにより生み出されたのが”SS-47”なのです。
