Solid State Logic/オーディオコンバーター/XLogic Alpha-Link

世界中のメジャー・スタジオでそのクオリティを証明されたI/O

XLogic Alpha-LinkオーディオI/Oシリーズは、スタジオやライブ、放送などの各分野で使用できる、非常に適応範囲の広いマルチチャンネル・オーディオ・コンバーターです。このシリーズには3種類の製品がラインアップされており、その全てが高品質な24チャンネルの24bit AD/DAを搭載しています。

全てのAlpha-Linkユニットはスタンドアローンのフォーマット・コンバーターおよびAD/DAコンバーターとして使用できます。また、MadiXtream 64 PCIeカードと併用することにより、DAWのハイエンド64chオーディオ・インターフェイスとしてパワフルかつ柔軟に機能します。

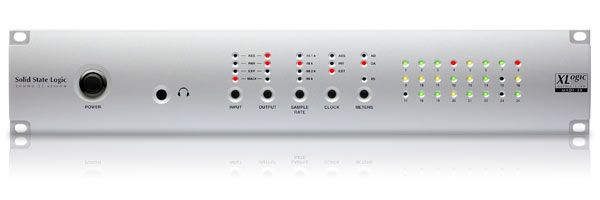

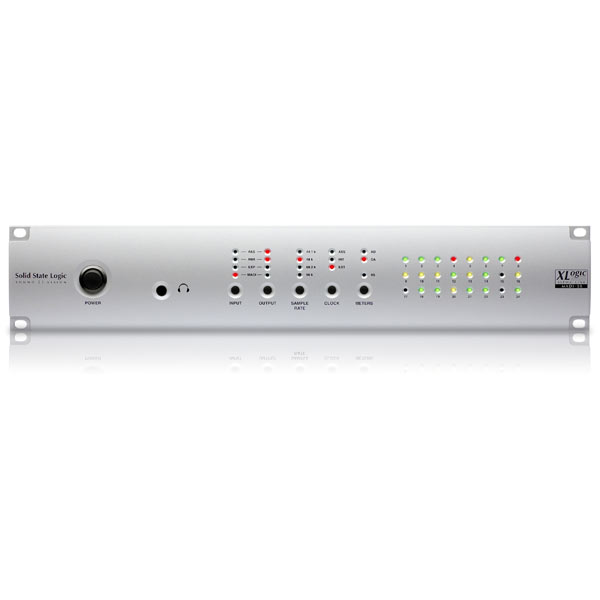

XLogic Alpha-Link MADI SX
MADI <-> AES / EBU & AD/DAプロフェッショナル・コンバーター
XLogic Alpha-Link MADI SXは、アナログ（24ch I/O）及びAES/EBU（110Ω 24ch I/O）とMADIとの双方向コンバーターです。48kHz時に最大64chのMADI入出力（96kHz時32ch）と12ステレオAES/EBU入出力、24chアナログ入出力を扱える、高音質で信頼性の高いユニットです。

XLogic Alpha-Link MADI AX
MADI <-> ADAT & AD/DAプロフェッショナル・コンバーター
XLogic Alpha-Link MADI AXは、アナログ（24ch I/O）及びADAT（24ch I/O）とMADIとの双方向コンバーターです。48kHz時に最大64chのMADI入出力（96kHz時32ch）と24chADAT入出力（96kHz時12ch）、24chアナログ入出力を扱える、高音質で信頼性の高いユニットです。

Alpha-Link MADI SX / MADI AX共通の特徴

・56ch/64ch MADI入出力に対応（48kHz時。96kHz時には28ch/32ch）
・24chアナログ入出力（D-Subコネクター）と96kHzまで対応するSSLの高品質なAD/DAコンバーターを搭載
・ワードクロック/スーパークロック入出力を装備
・MADI入出力（Optical）
・Expansion Busポートを使用して別売のMixpanderと直接接続可能
・全ての入出力を同時に使用可能
・包括的な入出力ルーティングとモード切替マトリックス
・3色LEDでアナログ入力のレベル表示

SPEC

Alpha-Link MADI AX & SX概要

奥行き：310mm
高さ：88mm（2Uラックマウントサイズ）
幅：19インチ
質量：6.0kg
定格：100-240V AC、50/60Hz（※エムアイセブンジャパン正規輸入品はPSE準拠）
消費電力：30W
ワードクロック接続端子：BNC
MIDI端子数：2（1入力1出力）
フォーン接続端子：1/4インチ端子


技術仕様

アナログ
周波数特性：20Hz〜20kHz 48kHz時（+0dB -0.5dB）
全高調波歪率：0.005% @ 1kHz sine wave at 1dBFS with 20 kHz brickwall low pass filter
ダイナミック・レンジ：128dBデジタル（A特性）
チャンネル・クロストーク：（+10dBu at 1kHz）：90dB
最大入力レベル：+22dBu
最大出力レベル：+22dBu

デジタル
解像度：24 bit
サンプル・レート：44.1kHz、48kHz、88.2kHz,、96kHz

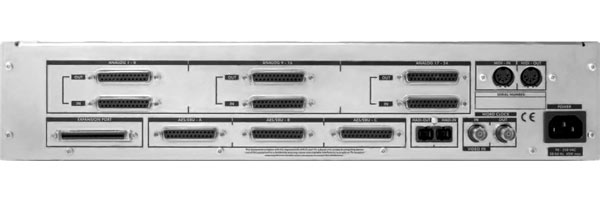

入力/出力

アナログ：
チャンネル数：24入力 24出力
ポート数：3入力 3出力（各ポート8チャンネル）
端子形状：D-Subメス
レベル：バランス 公称+4dBu、+22dBu最大

ADAT：（Alpha-Link MADI AXのみ）
チャンネル数：24入力 24出力
ポート数：3（各ポート8チャンネル入力および8チャンネル出力）
端子形状：Toslink

AES/EBU：（Alpha-Link MADI SXのみ）
チャンネル数：24入力 24出力
ポート数：3（各ポート8チャンネル入力および8チャンネル出力）
端子形状：D-Sub

拡張バス：
チャンネル数：64
端子形状：MiniD 68 poles

MADI：
チャンネル数：64
端子形状：Fibre SCコネクター
