TOP WING/USBアイソレーター/Silent USB Link のご紹介です。

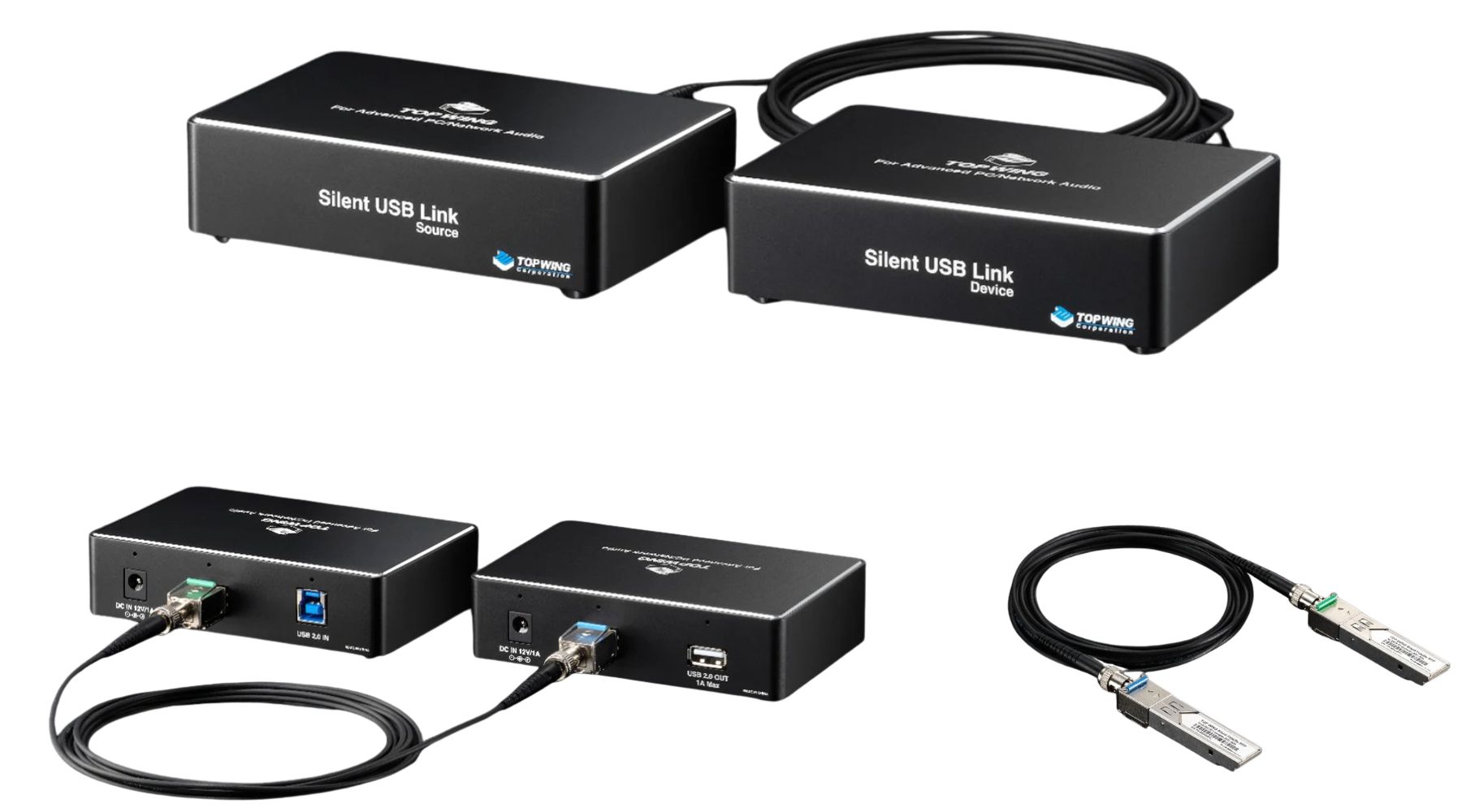

USBオーディオのために設計された二筐体構成のデバイスです。
本機は単なるアクセサリーではありません。
完全光絶縁アイソレーター、MEMSクロック搭載リクロッカー、そして長距離対応USBエクステンダーという三つの機能を統合した製品です。
USB2.0入力・USB2.0出力
USBオーディオは便利で高音質なインターフェースですが、構造上いくつかの課題を抱えています。
上流機器から伝わる電気的ノイズ、時間軸の揺らぎ、そしてケーブル長の制限です。
Silent USB Linkは、それらを個別に対処するのではなく、信号の経路と時間軸の両面から再構築するという設計思想に基づいて開発されました。

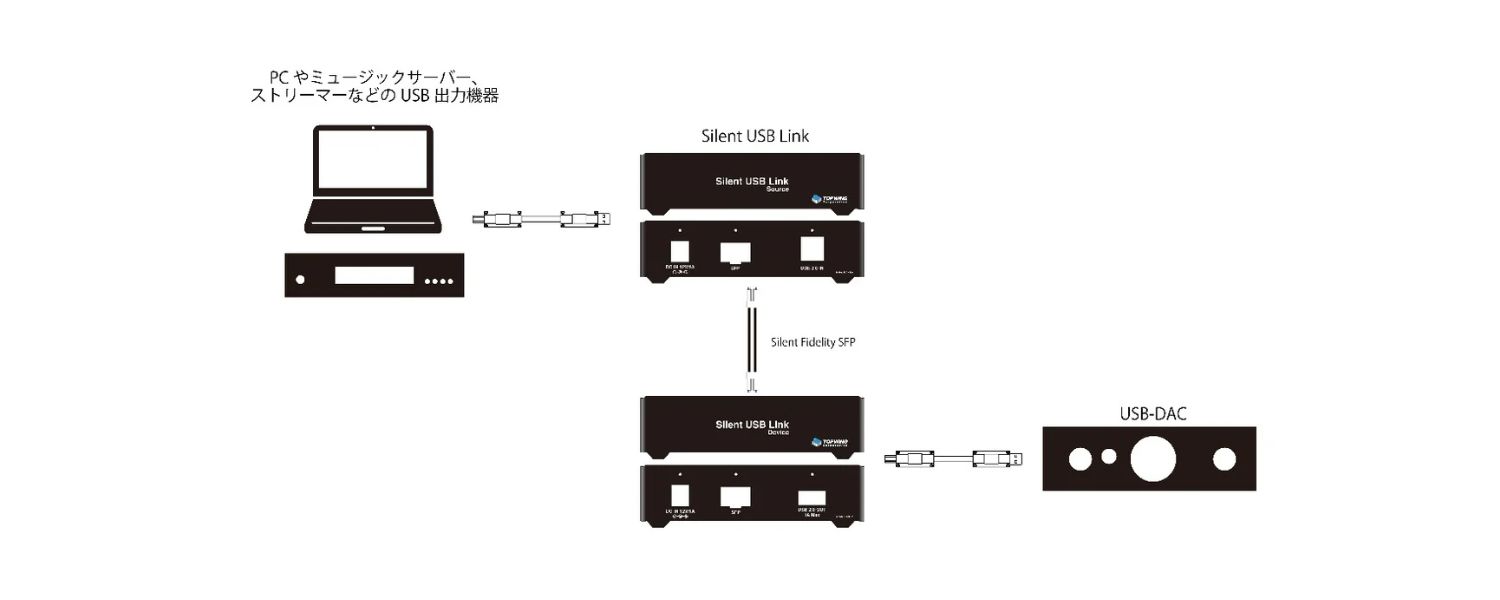

PCやトランスポートを接続するSourceユニットと、USB-DACを接続するDeviceユニットから成る二筐体構成を採用しています。
ユニット間はSilent Fidelity SFPによる光伝送で完全に分離され、電気的結合を断ちます。
一方、各ユニット内部ではMEMSクロックによるリクロック処理を行い、受信したデータを安定した基準で再整形します。
物理的な絶縁と時間軸の再生成をそれぞれ最適化することで、USB信号をあらためて構築し直すのです。
さらに光伝送方式を採用することで、USBの常識とされてきた距離制限を超え、最大20mまでの延長を可能にしました。
ノイズ源となり得るPCやネットワーク機器をオーディオラックから物理的に隔離することも現実的になります。
Silent Fidelity SFPによる光アイソレーション
Silent USB Linkの中核を成すのは、Silent Fidelity SFPによる光伝送です。
これは単なる「USB信号の光変換」ではありません。従来のUSBアイソレーション製品の多くは、GNDを共有したままの光ケーブルや、ICによる電気的アイソレーターといった方式を採用してきました。
しかしそれらは完全な電気的分離を実現しているとは言えず、微小なノイズ経路や共通インピーダンスを通じて上流機器の影響が残る場合があります。
ユニット間をSilent Fidelity SFPによる光伝送で接続することで、GNDの完全分離を実現し、電気的結合をゼロに抑え、ノイズの伝搬経路そのものを物理的に遮断しています。
データは光として一度完全に独立し、受信側で改めて生成されます。
これによって、ノイズ経路そのものを断つという理想を実現することができるのです。
単なる通信モジュールではなく、オーディオ用途のために短距離に最適化された省電力光伝送デバイスです。
USBという電気信号をいったん完全に切り離す。
その物理層レベルでの分離こそが、Silent USB Linkの音質の根幹を支えています。
MEMSクロックによるリクロック
各ユニットでは、データ受信時および送信時の双方においてMEMSクロックを用いたリクロック処理を行っています。
USBオーディオは非同期通信であるため、理論上はDAC側でクロックが再生成される仕組みですが、実際にはホスト側のパケットタイミングの揺らぎや信号生成のジッターが、受信側のPLL動作や内部クロック負荷に影響を与えることが知られています。
つまり、非同期であっても送出側の品質が無関係になるわけではありません。
送受信時にデータを一度内部で再整形し、低ジッターかつ安定した基準で再生成します。
その基準として採用したのがMEMSクロックです。
MEMSクロックは外来ノイズや温度変化、微振動に対して高い安定性を持ち、一般的な水晶発振器に比べて外部環境の影響を受けにくいという特長があります。
PCなどのように、オーディオ的に理想とは言い難い電気環境から出力されるUSB信号に対して、物理的な絶縁だけでなくリクロックを行うことは、接続されるUSB-DACが本来の性能を発揮するために極めて重要です。
サイズ
高さ：28mm×幅：120mm×奥行：80mm
重量：252g(1個）
仕様
・入力：USB3.0-Bポート
・出力：USB3.0-Aポート
・ユニット間通信：SFPポート
・対応規格：USB2.0/1.1 （物理コネクタはUSB3.0形状ですが、動作はUSB2.0規格です）
・伝送速度：典型値100Mbps（USB-DAC用途に必要十分な帯域へ最適化することで、安定性と低ノイズ設計を優先しています。DSD512までの再生を確認済）
・入力電源：12V/1.0A, 2.1mm/5.5mmセンタープラス
※付属品：ACアダプター2個、Silent Fidelity SFPペア+STケーブル3m、USB-A->USB-Bケーブル
