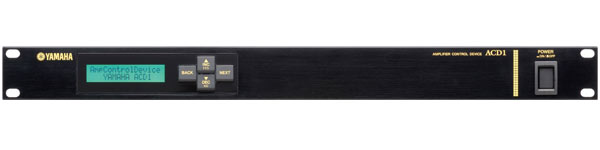

YAMAHA/インターフェース/ACD1

最大40台のアンプをモニター/コントロール

ACD1は1台に最大40台のアンプを接続してモニター/コントロールできます（XP/XM/XHシリーズは最大8台、PC-1N/Tnシリーズは最大32台接続できます）。

また、一つのネットワークにACD1 を複数台接続すると、Amp Editorでより多くのアンプをモニター/コントロールできます。

＜Amp Control＞
●Power　On/Standby
　・Tn/PC-1N:Yes
・XP, XH, XM:Yes
●Attenuate
　・Tn/PC-1N:Yes
・XP, XH, XM:No
●Mute
　・Tn/PC-1N:Yes
・XP, XH, XM:Yes
●Input Polarity
　・Tn/PC-1N:Yes
・XP, XH, XM:No

＜Monitor＞
●Input Level
　・Tn/PC-1N:Yes
・XP, XH, XM:No
●Output Level
　・Tn/PC-1N:Yes
・XP, XH, XM:Yes
●Output Clip
　・Tn/PC-1N:Yes
・XP, XH, XM:No
●Load　Impedance
　・Tn/PC-1N:Yes
・XP, XH, XM:No
●Protection
　・Tn/PC-1N:Yes
・XP, XH, XM:Yes
●Amp Mode
　・Tn/PC-1N:Yes
・XP, XH, XM:No
●Heatsink Temp
　・Tn/PC-1N:Yes
・XP, XH, XM:No

Amp Editor からアンプをモニター/コントロール

アプリケーションソフトウェア「Amp Editor」をインストールしたコンピューターとLAN接続することによって、ACD1やACD1に接続されたアンプをコンピューターからモニター/コントロールできます。

また、ACD1本体からも、接続されているアンプの出力信号をモニターしたり、電源のOn/Standbyをコントロールしたりできます。

仕様

＜主要規格＞
●シーンメモリー
　・アンプ1台につき50シーン
●接続アンプ台数
　・DATA PORT端子接続：最大32台
・MONITOR/REMOTE 端子接続：最大8台
●ディスプレイ
　・100V, 50Hz/60Hz
●消費電力
　・15W
●最大外形寸法( W × H × D )
　・480 × 44 × 362 mm
●質量
　・4.0kg
●電源ケーブル長
　・250cm
●付属品
　・電源ケーブル、ユーロブロックプラグ(16ピン)、取扱説明書、ゴム脚 ×4

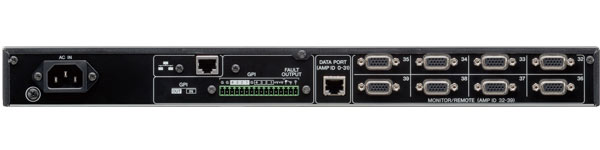

＜コントロールI/O＞
●MONITOR/REMOTE *1
　・フォーマット：
・レベル：
・コネクター：D-SUB 15P(メス) ×8
●DATA PORT *2
　・フォーマット：RS-485
・レベル：RS-485
・コネクター：RJ-45
●GPI *3
　IN
　・フォーマット：
・レベル：0-5V
・コネクター：ユーロブロック(3.5mm pitch)
OUT
　・フォーマット：
・レベル：Open Collector
・コネクター：ユーロブロック(3.5mm pitch)
+V
　・フォーマット：
・レベル：5V
・コネクター：ユーロブロック(3.5mm pitch)
●FAULT OUTPUT *4
　・フォーマット：
・レベル：1A/30V DC
・コネクター：ユーロブロック(3.5mm pitch)
●NETWORK
　・フォーマット：Ethernet
・レベル：10Base-T/100Base-TX
・コネクター：RJ-45
